• ?概 述

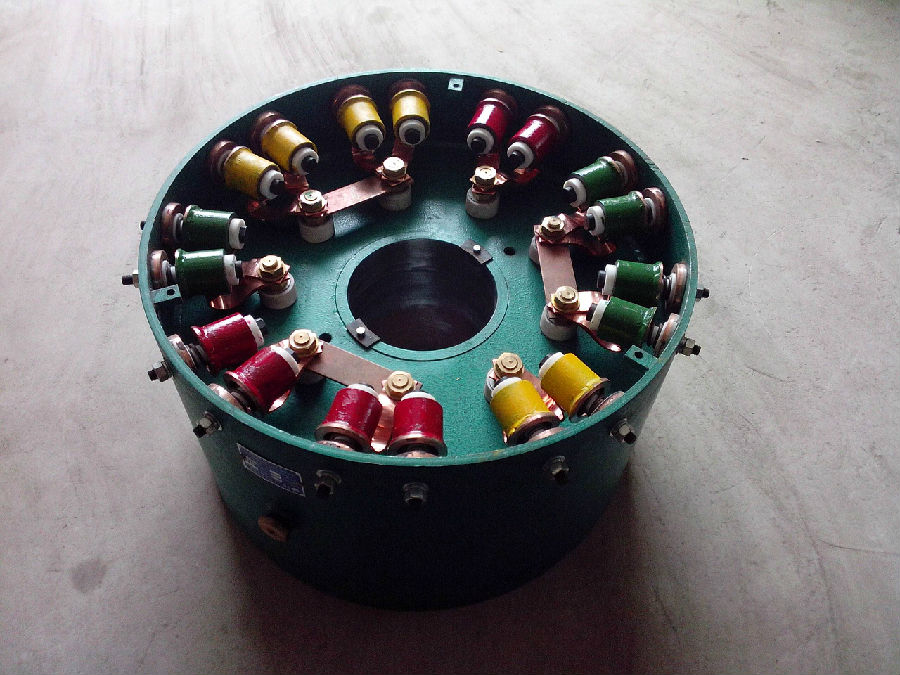

   WSQ5液體無刷無環起動器（無刷變阻起動器、無刷自控起動器）是將起動電阻直接安裝在電動機的轉軸上，利用電機旋轉時產生的離心力作為動力，控制起動電阻的大小，達到減少電機起動電流、增加起動轉矩，使繞線式異步電動機實現無刷自控運行的裝置。它主要由機殼、起動液、動極板、彈簧、接線柱、安全閥、排氣閥等構成。該起動器具有起動電流小，起動轉矩大，自動適應電源及負載的變化，保護電機等特點。廣泛應用于冶金、機械、石油、化工、礦山、建材、造紙、橡膠、水廠、電站等所有工業領域的球磨機、破碎機、風機、水泵、打漿機、空壓機、軋機、熱磨機、制氧機等電機傳動設備中繞線式異步電動機的起動。它可以代替繞線電機的滑環、碳刷及其起動裝置。

• 產品優點

     WSQ5液體無刷無環起動器采用無刷無環運行，操作簡單，安裝拆卸方便，可大大減少維修費用，并可根據機械負載的特性，自動改變起動電阻的大小，調節起動轉矩和起動電流，使電動機處于最佳起動狀態。
       能在保持電機起動轉矩不變的情況下，使起動電流從7Ie降到1.6Ie，并能以最大轉矩起動電機。它由電阻起動裝置發展而來，具有如下創新點：
       1、無刷無環起動器徹底根除使用滑環、碳刷時所造成的各種危害。去掉傳統、復雜的起動裝置，操作方便，并可減少維修費用。
        2、無刷無環起動器節省安裝空間和二次回路電纜，減少起動裝置的功率消耗，節約了電能。
        3、起動控制由無刷無環起動器根據電機的轉速自動完成，徹底避免了其它起動裝置不能根據負載的大小，自動跟蹤電機起動過程而造成電機或起動器損壞等不良現象。
        4、電機運轉過程中，如出現堵轉現象，隨著電機轉速的降低，無刷自控起動器會自動投入運行，達到增加電機轉矩，減少起動電流的目的。
        5、無刷變阻起動器克服了定子控制式電機軟起動器的起動轉矩與起動電流的平方成正比這一缺陷，在降低電機起動電流的同時，增加電機起動轉矩，并能以最大轉矩起動電機，采用無刷運行，去掉了傳統、 繁瑣、多觸點元件組成的起動裝置，其起動裝置的功率損耗及電機的起動時間比定子控制式電機軟起動器減少10倍以上，但起動器的綜合價格不及其它軟起動器的1/3。
         6、液體無刷變阻起動器直接安裝在電動機的轉軸上，利用電機旋轉時產生離心力作為動力，控制電阻的大小，達到減少電機起動電流、增加起動轉矩，實現無刷自控運行的目的。
          7、無刷變阻起動器采用防銹、防變質、防凍(冰點心-25℃)、防沸(沸點為120 ℃)的四防起動液，提高起動器的使用壽命。
          8、無刷變阻起動器設置安全排氣閥，在電機轉速達到額定轉速后，自動打開排氣閥，保證起動器的安全可靠運行。

• WSQ5液體無刷變阻起動器適用范圍

電源電壓：三相50Hz   220V-10KV
適用電機：三相繞線式異步電動機
起動頻度：每小時不超過10次
海拔高度：不超過2000M
環境溫度：最低氣溫-25℃，最高氣溫+40℃
               無易燃、易爆、無嚴重腐蝕性氣體的場所

• 主要技術參數

1、額定電壓：380V、6KV、10KV，配用電機功率：130-6000KW。
2、起動特性：
     a.輕載： 0.6Me<M<I<1Ie、5s≤T≤15s
     b.中載： 1Me<M<I<1.6Ie、5s≤T≤15s
     c.重載：1.5Me<M<I<3.5Ie、8s≤T≤15s
3、 電機實現恒轉矩、恒電流起動，起動電流、起動轉矩可根據用戶要求方便、連續地?zé)o級調整。
4、實現繞線式電動機無刷運行，徹底根除使用滑環、碳刷所造成的各種危害，節省了起動控制柜及二次電纜，使繞線式電機起動裝置的成本降低70%，運行維護工作量減少90%，電機及其控制裝置的可靠性提高一倍以上。

• WSQ5液體無刷變阻起動器安裝及接線

        1、先拆下電動機的護罩、滑環、碳刷、刷盒、刷盒支架及短路環裝置(有的電機無短路環裝置)等全部零件。
        2、拆卸滑環時，為防止后來接線時發生差錯，應將同一相的兩根導線捆在一起。
        3、用游標卡尺，分別測量電機的軸徑和起動器的孔徑、鍵寬、鍵高等尺寸是否相同，如有差異，應及時同本公司聯系，以求解決。
        4、在軸上涂少許潤滑脂或機油，將起動器鍵槽對準軸上的鍵 位置，然后用銅棒將起動器輕輕地敲擊到裝配位置，并用鋼絲擋圈卡住，防止起動器軸向串動。
        5、裝配時，切忌亂敲亂打，以免造成內部零件損壞或漏液。起動器裝配完成后，將轉子的出線接在起動器接線柱對應位置(對于有六根出線的電動機，應將同一相的兩根導線，接在同一色的兩個接線柱上)即可，具體接線如下圖所示。

• 運行與維護

         1、無刷自控電機軟起動器內的元件除電阻在起動時會發熱外，其它均不會發熱，本裝置按免維護設計，請不要自行將外蓋打開，以免損壞起動器內的元件。
         2、當起動器內的液體低于規定液面時，應補充起動液至規定的液面。(2—6月加液)
         3、安全排氣閥是保證電機起動過程中不向外噴液的重要部件，它在電機轉速達到額定轉速時，會自動打開，保證起動器內的壓力與大氣壓一致，因此，請用戶不要自行調整。

• 訂貨須知

JR、JZR、YR、YZR系列電動機由于滑環處的尺寸不是統一設計生產，各制造廠家的尺寸，參數略有參異。為此用戶訂貨時，須提供電機銘牌數據，生產廠家和電機用途，才能保證一次安裝成功。
